代码生成

• 在「工程应用」页面，选支持「报表打印」，生成后的源码位于工程的 common/common-report 目录内。

• 选择「集成报表」的服务。在单体工程中，只有一个业务服务 application-webadmin，因此只能选择该服务。而微服务工程可能存在多个业务服务，那么「有且只有一个」业务服务能够集成报表打印模块，并对外提供接口服务。

数据初始化

• 执行工程目录下的 ./zz-resource/db-scripts/report-script.sql 脚本，创建报表打印模块所需的数据表。
• 对于已经使用橙单的项目，需要手动补偿工程目录下 ./zz-resource/db-scripts/init-upms-data-script.sql 脚本中，与报表打印模块相关的权限数据。下图仅以白名单数据为例，其他需要手动补偿的权限数据，可在该脚本文件中搜索下图红框圈住的文字即可定位。

数据库链接

首先需要配置数据库链接，点击菜单进入数据库链接管理页面。这里我们还会给出目前已经支持的八种数据库 MySQL、PostgreSQL、Oracle 、达梦、人大金仓、华为高斯、Doris 和 Clickhouse 的配置示例，具体信息见如下截图。

• 数据库链接列表。

• MySQL 配置样例。

• PostgreSQL 配置样例。

• Oracle 配置样例。

• Clickhouse 配置样例。

报表字典

点击菜单进入报表字典管理页面，目前已支持数据表字典、自定义字典和全局编码字典三种类型。如下图。

数据表字典

数据表字典，从已经配置的数据库链接中，选择某一数据表作为字典的数据源。

自定义字典

自定义字典，手动输入字典的键值数据。

全局编码字典

报表引用的全局编码字典，可从当前系统中，已经配置的全局编码字典中直接选择。

数据集

目前支持「数据表」和「SQL结果集」类型的数据集，后面会支持更多类型的数据集，如 API 接口的结果集等。

表数据集

对于数据表类型的数据集，直接选择数据库链接，然后选择数据表即可。数据集名称，目前仅用于显示。

SQL数据集

支持 SQL 语句的数据集，同时可以为该 SQL 语句传递参数变量，从而得到更优的数据灵活性和查询效率。

• 带有变量的 SQL 语句示例，变量用 ${} 括起。

• 为参数变量设置默认值。如果设置了默认值，下一步的数据预览，将使用该默认值替换参数变量，否则使用 1 = 1 恒成立条件替换上图的 grade_id = ${gradeId}，以此忽略带有可变参数的过滤条件。

• 在后续的使用中，SQL 语句会以子查询的方式出现在 FROM 从句中，见如下代码。

SELECT grade_id, subject_id, SUM(class_hour) "sumOfClassHour" FROM
-- 这里子查询就是上面SQL数据集中定义的SQL语句。
(SELECT * FROM zz_course WHERE grade_id = 1) tmp
WHERE price > ? GROUP BY grade_id, subject_id ORDER BY grade_id, subject_id

• 无论是报表页面的组件，还是打印模板中的段落 (Fragment)，都可以使用 SQL 数据集作为数据源，其使用方式和「表数据集」大同小异。唯一的差别是「SQL数据集」的变量参数传递，这个过程在表数据集中是不存在的。下面介绍一下「SQL数据集」变量参数的过滤规则。

1. 这里以上图的 SELECT * FROM zz_course WHERE grade_id = ${gradeId} 为例。
2. 如果使用中传递了 ${gradeId} 变量值，查询时就会用该值替换 SQL 语句中的变量部分。
3. 如果没有传递 ${gradeId} 变量值，则使用配置SQL数据集时定义的默认值，如上图中的 1。
4. 如果既没有传递也没有定义默认值，那么就用 1 = 1 的恒成立条件替换上面 SQL 中的 grade_id = ${gradeId} 部分。

• 报表页面组件和打印模板片段的 SQL 数据集变量参数的设置，会在后面给出详细的说明和图示。

接口数据集

支持通过配置 URL、Method、接口参数和结果集字段来接入第三方接口数据集，如下图所示。

• 如果接口方法为 GET，配置参数将会以 query_param 形势拼在 URL 的后面。
• 如果接口方法为 POST，配置的参数将会以 JSON 的方式存储于请求体中，并传递给第三方接口。
• 在字段管理中，必须包含一个以「data」命名的根节点，根节点必须是 Object 或者 Array 类型。

• 字段必须输入显示名、字段名以及字段类型，否则不可保存。
• API 数据源字段目前并不支持字典绑定，字典数据请在 API 接口中自行关联。
• 只有 Object 和 Array 类型的字段才可以添加子字段。
• 在目前版本中，API 数据集的实现和配置，存在以下几点的重要规则约束。请仔细阅读代码中的注释说明。

1. 我们默认在 API 接口的「请求头」和「请求参数」中，提供了当前用户的身份信息，键名为「Authorization」。具体可参考以下代码中的注释说明。
2. API 请求接口中，会传递固定的「分页」和「排序」参数对象。API 接口的实现者，尽量按照该默认的规则实现数据的「分页」和「排序」逻辑。具体可参考以下代码中的注释说明。
3. API 请求接口的默认返回结构，缺省为 ResponseResult<MyPageData<Map<String, Object>>>。需要重点说明的是，为了方便上层组件的统一处理，无论是否需要分页，都要按照 MyPageData 的对象结构返回，当然开发者用户也可以根据需求自行调整。具体可参考以下代码中的注释说明。

private MyPageData<Map<String, Object>> getApiDataList(
       ReportDataset dataset,
       List<ReportFilterParam> datasetFilterParams,
       List<ViewOrderData> orderDataList,
       MyPageParam pageParam) {
   ReportDatasetInfo datasetInfo = JSON.parseObject(dataset.getDatasetInfo(), ReportDatasetInfo.class);
   // 为了保证更好的兼容性，我们在请求头和请求参数中，均添加了用于默认权限验证的数据。
   // headerMap中的Authorization是请求头中的验证数据，param中的Authorization则是请求参数中的验证数据。
   // Token值我们直接使用了当前用户登录时返回的Token数据。该方式对于橙单系统的API接口，是无需有任何修改的。
   Map<String, String> headerMap = new HashMap<>(1);
   headerMap.put("Authorization", TokenData.takeFromRequest().getToken());
   Map<String, Object> param = new HashMap<>(4);
   param.put("Authorization", TokenData.takeFromRequest().getToken());
   if (CollUtil.isNotEmpty(datasetFilterParams)) {
       datasetFilterParams.stream().filter(p -> p.getParamValue() != null)
               .forEach(p -> param.put(p.getParamName(), StrUtil.replace(p.getParamValue(), " ", "%20")));
   }
   // 这里是排序数据列表，API接口的实现，需要自行解析该默认规则中的排序信息。
   if (CollUtil.isNotEmpty(orderDataList)) {
       String orderBy = JSON.toJSONString(orderDataList);
       orderBy = StrUtil.replace(orderBy, " ", "%20");
       param.put("orderParam", orderBy);
   }
   HttpResponse response;
   if (StrUtil.equals(datasetInfo.getMethod(), "get")) {
       // 这里是GET请求的分页参数，API接口的实现，需要自行提取该默认分页信息。
       if (pageParam != null) {
           param.put("pageNum", pageParam.getPageNum());
           param.put("pageSize", pageParam.getPageSize());
       }
       response = HttpUtil.createGet(datasetInfo.getUrl()).form(param).addHeaders(headerMap).execute();
   } else {
       // 这里是POST请求的分页参数，API接口的实现，需要自行提取该默认分页信息。
       if (pageParam != null) {
           param.put("pageParam", pageParam);
       }
       headerMap.put("Content-Type", "application/json; charset=utf-8");
       String url = datasetInfo.getUrl() + "?Authorization=" + TokenData.takeFromRequest().getToken();
       response = HttpUtil.createPost(url).body(JSON.toJSONString(param)).addHeaders(headerMap).execute();
   }
   if (!response.isOk()) {
       throw new MyRuntimeException(response.body());
   }
   // 下面一行代码是对请求结果的JSON解析，返回的数据对象，必须和橙单的
   // ResponseResult<MyPageData<Map<String, Object>>> 类对象结构保持一致。
   // 即便API接口无需分页，也需要返回分页对象，MyPageData中的totalCount默认为数据列表的数据size。
   // 对于分页接口，totalCount则为总数据量。
   ResponseResult<MyPageData<Map<String, Object>>> responseResult =
           JSON.parseObject(response.body(), new TypeReference<ResponseResult<MyPageData<Map<String, Object>>>>() {
           });
   if (!responseResult.isSuccess()) {
       throw new MyRuntimeException(responseResult.getErrorMessage());
   }
   return responseResult.getData();
}

数据预览

数据预览页面，可以查看数据集返回的数据列表，以便于调试。

字段管理

为数据集中的每个字段，配置所需的关联或标记信息。

• 显示名，数据集字段显示名称。
• 字典绑定，所有使用该字段的地方，都会被自动翻译为关联的字典显示值数据。如报表组件和打印模板中的单元格数据。
• 图片字段，配置打印模板时，如果某一单元格绑定到该字段，结果会以图片的形式，渲染到目标文件中。
• 数据权限，功能逻辑和业务表单的数据权限完全一致。这里可指定参与「部门」和「用户」过滤的指定字段。
• 逻辑删除字段，是否为逻辑删除标记字段。
• 维度 / 指标，配置报表页面时，图表和透视表组件会使用该标记。

数据关联

数据关联的逻辑是在 Java 代码中实现的，因此可以支持跨库的数据关联，具体实现方式如下。

• 读取主表数据列表。
• 根据主表和关联从表的关联字段，查询并过滤从表数据。
• 根据主从表中的关联字段值，完成数据的自动组装。组装后的从表数据，会赋值给主表「关联标识」字段中。
• 在每一个主表数据对象中，会包含关联的从表对象 (一对一关联) 或对象列表 (一对多) 数据。

上图中「关联标识」的注意事项。

• 在同一数据集内必须唯一。
• 该值是主表与从表关联的字段名称，因此只能是字符串，推荐使用小驼峰格式。

报表页面

点击菜单，进入报表页面管理，如下图。

基础信息

点击「新建页面」进入新建报表页面窗口，如下图。

• 所属分组，报表页面所属分组。
• 页面名称，页面显示名称。
• 页面编码，页面唯一编码。

表单设计

点击下一步进入页面表单设计窗口，如下图。

设计页面的具体说明如下。

• 左侧是组件选择区域，可以点击或者拖拽组件到设计区域。
• 中间为设计区域，可以拖拽调整组件的顺序和位置。
• 右侧为属性编辑区域，可以选中组件来编辑组件的属性，当选中空白区域的时候，可以编辑页面的属性，例如添加页面参数。
• 页面参数是由调用方设置，可以用于组件过滤。

组件过滤

如果组件的数据源是 SQL 数据集，并且包含参数变量，可以如下图所示为该 SQL 数据集设置参数变量的实际值。

在组件属性区域，可以通过过滤器设置组件的过滤条件，一个组件可以同时包含多个过滤字段，每个过滤字段之间是 AND 关系，如下图。

• 过滤字段，选择要过滤的字段。
• 是否必填，此过滤值是否必填。
• 过滤规则，此过滤的规则。
• 过滤值类型，过滤值类型，目前支持表单参数、组件数据、字典数据、字段数据和自定义参数值 5 种过滤类型。
• 表单参数，由外部传入的报表页面参数作为过滤值。
• 组件数据，报表页面上组件的选中值作为过滤值。
• 字典数据，选择某个字典的值作为过滤值。
• 字段数据，选择组件使用的数据集的某个字段的值作为过滤值。
• 自定义参数，手动输入过滤值。

下钻设置

通过视图组件的事件，可以进行下钻功能的设置。下钻事件可通过双击视图组件中的数据项触发，如下图。

• 所属分组，下钻页面所属分组。
• 下钻页面，选择下钻页面。
• 页面参数，下钻页面表单参数设置。

权限配置

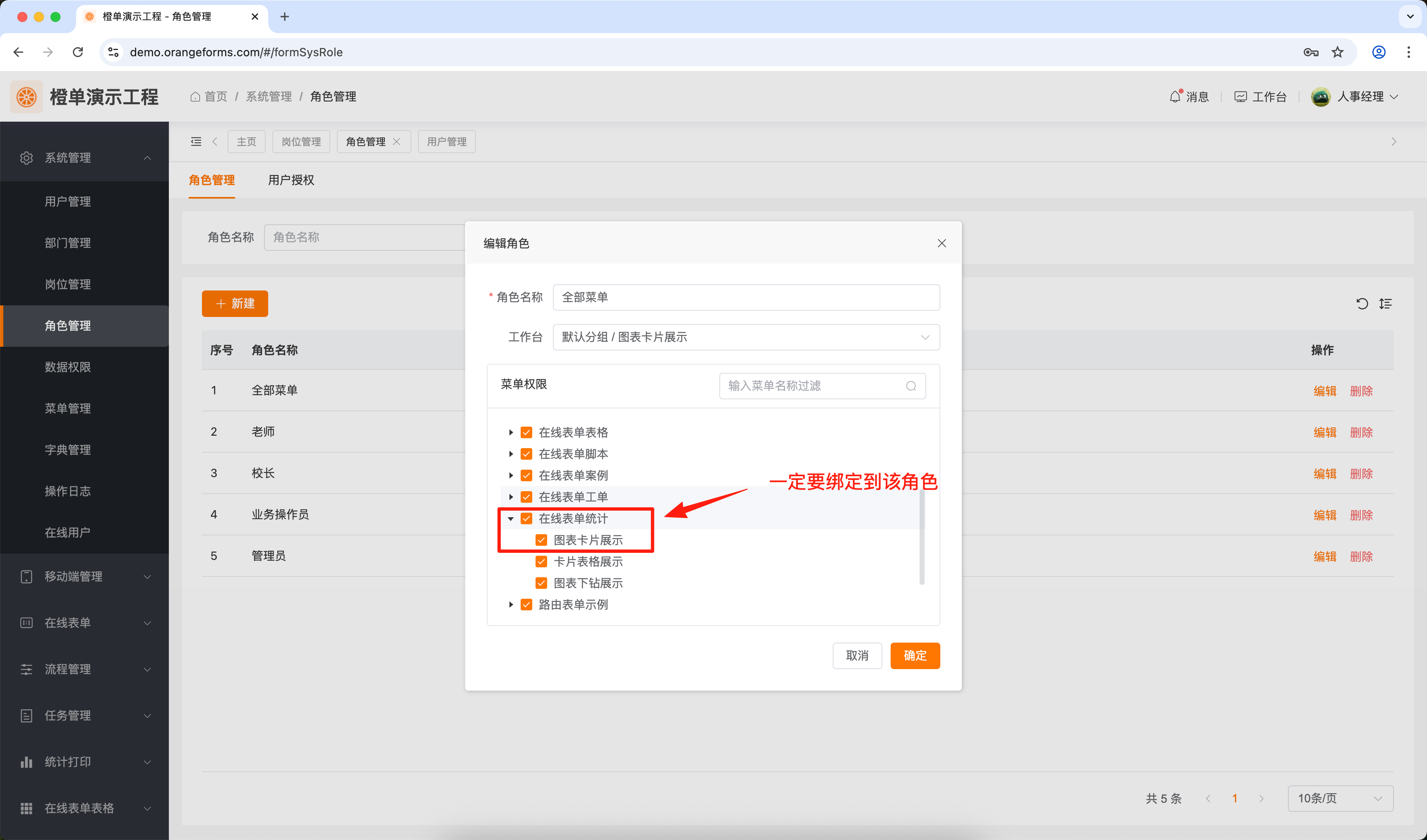

创建完报表页面后，需要给报表页面创建权限，如下图。

在权限管理菜单中，给新建的报表页面创建权限，目前只需要创建获取视图数据的权限，规则为
/admin/report/reportOperation/listData/${pageCode} ，pageCode 为报表页面的页面编码，创建好报表页面权限后，需要创建一个报表权限字，如下图。

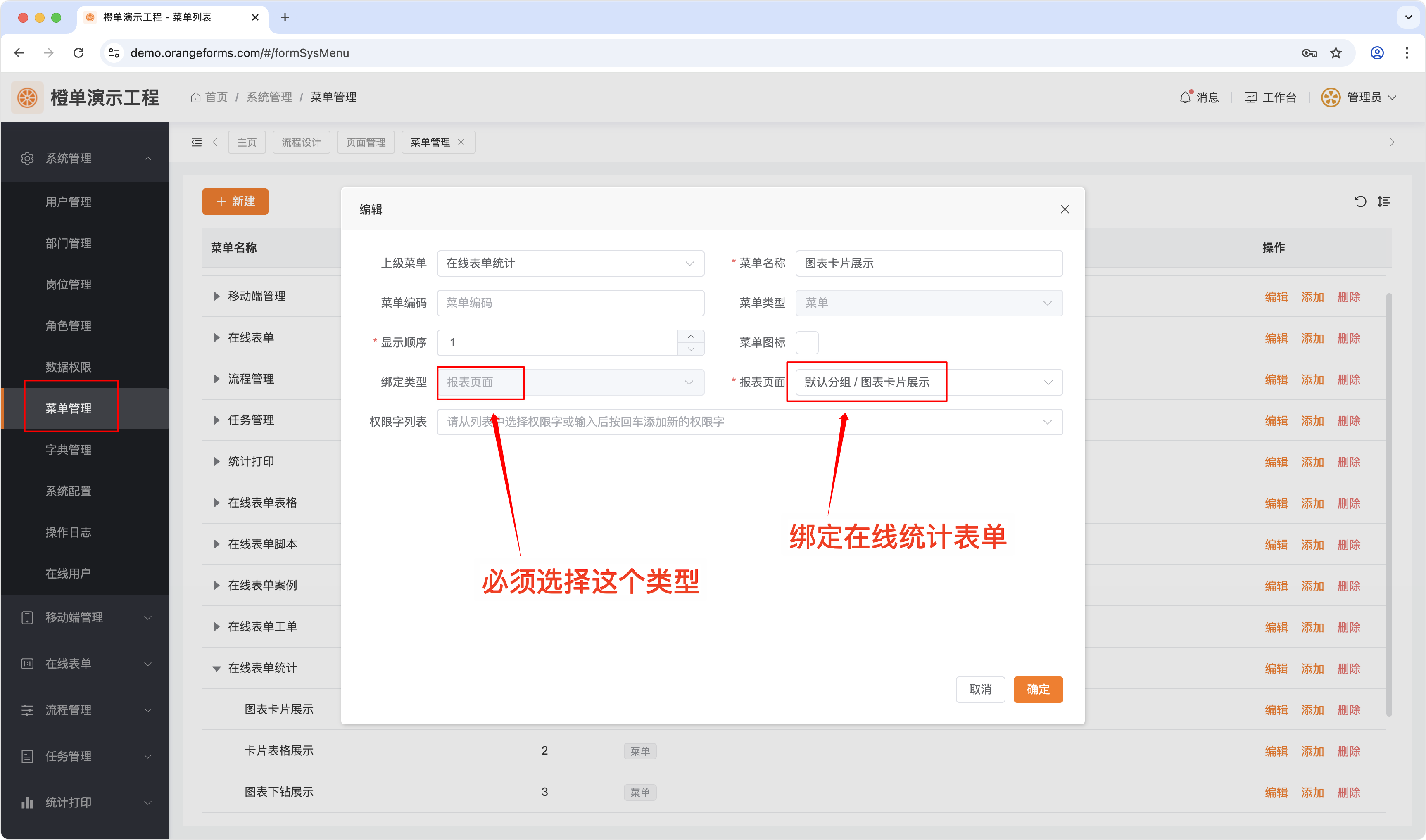

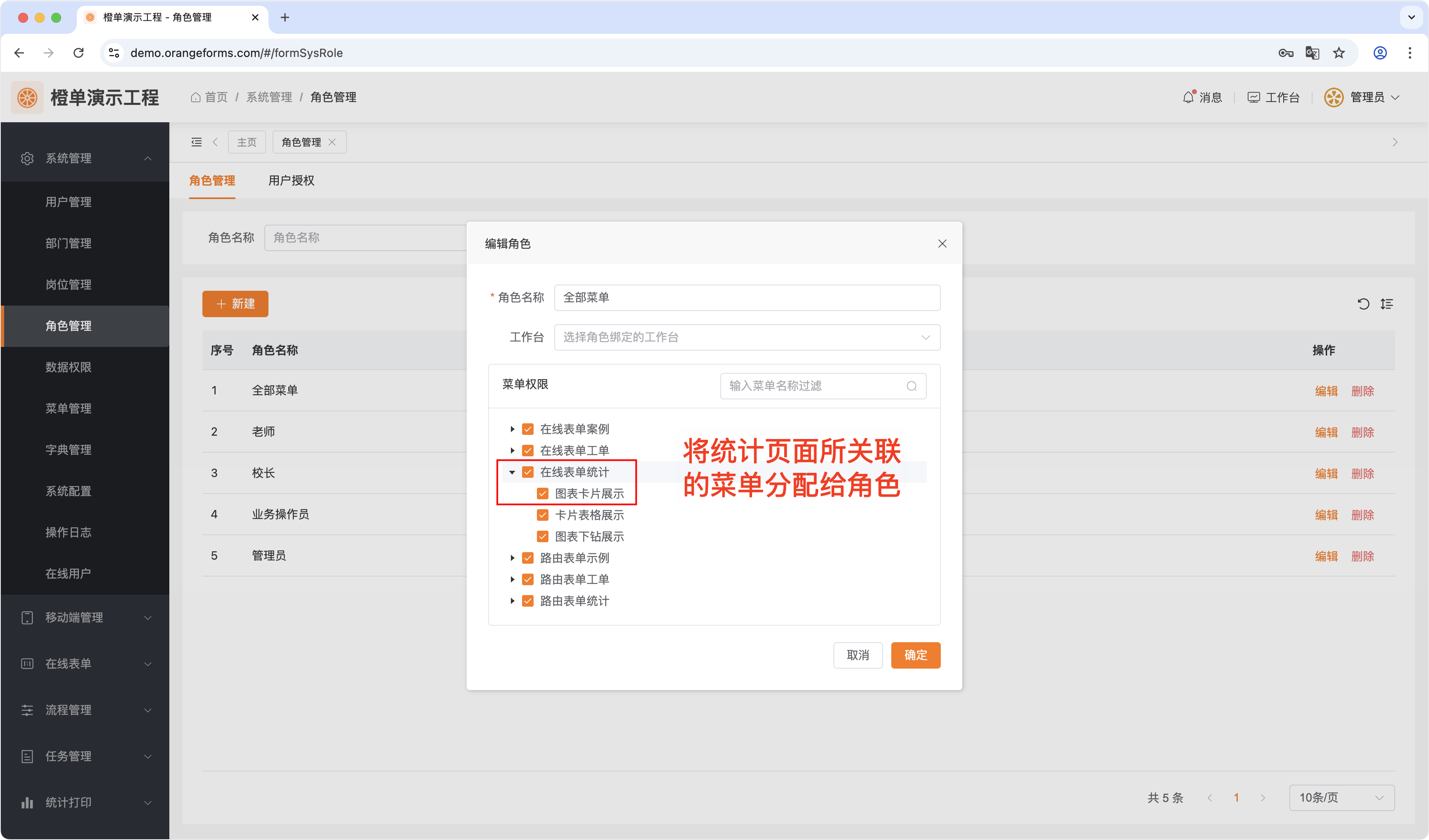

最后，可以通过新建菜单把报表页面和菜单绑定起来，如下图。

Word打印模板

点击菜单进入打印管理页面，如下图。

基础信息

编辑打印模板的基础信息，具体说明如下。

• 模板名称，仅用于显示。
• 模板标识，仅能输入英文字符，且全局唯一。
• 模板输入参数，这里定义的是参数的变量名，可以直接在下拉框上输入。在后续的操作中，给「段落」绑定数据集时，该变量可作为过滤字段值使用，具体配置会在后面给出。
• 模板类型，注意该选项配置后不能修改。

模板配置

• 点击下一步，进入打印模板配置的主页面。

• 在线下手动编辑 Word 打印模板文件，具体语法可参考「poi-tl」的官方文档 https://deepoove.com/poi-tl/。可能需要翻墙访问。下面仅给出我们自己手写的模板示例，后面会根据实际配置，给出更详细的说明。

• 配置数据集，这里重点介绍「数据标识」配置项。具体功能见以下几张截图和文字描述。

• 配置数据集，这里重点介绍「是否迭代」配置项。具体功能见以下几张截图和文字描述。

• 配置数据集字段，这里重点介绍「图片字段」的配置。具体功能见以下几张截图和文字描述。

• 最后将线下手动编写的 Word 模板文件上传。

模板预览

Word 打印模板的渲染结果并不支持在线预览，仅能直接下载，如有在线预览需求，可自行搭建 kkfileview 开源库，将渲染后的 Word 文件转换为 PDF 返回前端，浏览器通常支持 PDF 文件的在线打开和打印。

配置示例结果

本节所使用的打印模板和数据集配置的最终渲染结果如下图所示。

Excel打印模板

点击菜单进入打印管理页面，如下图。

基础信息

编辑打印模板的基础信息，具体说明如下。

• 模板名称，仅用于显示。
• 模板标识，仅能输入英文字符，且全局唯一。
• 模板输入参数，这里定义的是参数的变量名，可以直接在下拉框上输入。在后续的操作中，给「段落」绑定数据集时，该变量可作为过滤字段值使用，具体配置会在后面给出。
• 模板类型，注意该选项配置后不能修改。

模板设计

点击下一步，进入打印模板编辑的主页面。打印模板配置步骤如下。

• 静态内容。可以在「段落」之外的单元格中，直接填写静态文本。如下图红框圈住的单元格。

• 创建「段落」。

• 「段落」设置。

• 「段落」数据过滤和排序。同时支持多个过滤条件，多个条件之间是 AND 关系。也可以同时设置多个排序字段。

• 「段落」数据过滤的注意事项。

重点！打印模板中，如果存在多个「段落」，每个段落可绑定到独立的数据集或数据集关联，段落之间没有任何过滤联动，切记。

「基本信息」段落绑定到数据集主表，同时存在基于主表字段的过滤条件。

「详情」段落绑定到该数据集的一对多从表，其过滤条件与其他段落之间，没有任何联动性。即该段落关联的最终数据，只和当前绑定的过滤条件相关。如下图 zz_course_section.course_id = ${courseId}。

• 单元格数据绑定。

SQL数据集过滤

如果打印段落 (Fragment) 绑定的数据源是 SQL 数据集，并且该数据集存在变量参数，那么就可以在下图中为该变量参数指定实际的值。

图片打印

图片打印比较复杂，我们需要逐步讲解并给出实例说明。

• 配置打印字段。

• 橙单的代码中，由于报表模块是公用模块，所以我们会以 HTTP 的形式请求图片数据，从而降低与业务模块的耦合性。下图的配置示例来自于业务服务的配置文件。common-report.imageDownloadUrl 配置项，要给出实际可下载到图片的接口地址。

• 下面是 common-report 模块 ReportPrintServiceImpl 类中，与单元格图片打印相关的代码片段解析。

// 该私有方法位于ReportPrintServiceImpl.java文件。
private XEasyPdfCell makePdfCell(
       ReportSheetCell reportCell, ReportSheetCellValue cellValue, float cellWidth, float cellHeight) {
   XEasyPdfCell cell;
   if (ObjectUtil.equals(cellValue.getCellType(), ReportSheetCellValue.IMAGE_CELL)) {
       // 这里比较特殊，我们假设的是使用橙单的表单上传接口保存的数据。所以数据结构是橙单框架内部定义的对象类型。
       // 今后我们会支持自定义数据源的，这个地方也会做相应的修改。
       List<UploadResponseInfo> infos = JSON.parseArray(cellValue.getValue(), UploadResponseInfo.class);
       if (CollUtil.isNotEmpty(infos)) {
           // 这里需要注意，如果存在多个图片地址，这里只是取出第一个图片数据的信息。
           UploadResponseInfo info = infos.get(0);
           StringBuilder sb = new StringBuilder(128);
           // 读取出上面配置的pictureUrl字段中的数据，并提取uriPath和filename两个数据字段
           // 用户拼接请求。
           // reportProperties.getImageDownloadUrl()是当前工程的配置项。见上图。
           sb.append(reportProperties.getImageDownloadUrl())
                   .append("?uriPath=").append(info.getUploadPath())
                   .append("&filename=").append(info.getFilename());
           XEasyPdfImageType imageType = XEasyPdfImageType.PNG;
           // 目前先仅仅支持这两种图片格式，更多可以自己手动修改代码扩充。
           if (StrUtil.endWithIgnoreCase(info.getFilename(), "jpg")) {
               imageType = XEasyPdfImageType.JPEG;
           }
           try {
               // 利用hutool的HTTP工具类，获取图片数据。
               byte[] bytes = HttpUtil.downloadBytes(sb.toString());
               try (InputStream is = new ByteArrayInputStream(bytes)) {
                   // 根据HTTP返回的图片字节流，构建图片类型的单元格。下面的代码都是x-easypdf的api了。
                   XEasyPdfImage image = XEasyPdfHandler.Image.build(is, imageType, (int) cellWidth, (int) cellHeight);
                   cell = XEasyPdfHandler.Table.Row.Cell.build(cellWidth, cellHeight).addContent(image);
               } catch (IOException e) {
                   throw new MyRuntimeException(e);
               }
           } catch (HttpException e) {
               throw new MyRuntimeException(e);
           }
       } else {
           // 如果没有图片数据，就用空文本内容替代即可。
           XEasyPdfText text = XEasyPdfHandler.Text.build("");
           cell = XEasyPdfHandler.Table.Row.Cell.build(cellWidth, cellHeight).addContent(text);
       }
} else if {
   // 这里省略若干不相干代码。
}

• 部署专门为打印图片字段而准备的下载接口。该示例代码，存在于默认生成的 common-report 模块中，但是所有代码被全部注释。

• 尽量不要直接打开注释。推荐将上图中的 ReportExampleController 文件，copy 到业务服务的 controller 包内，然后再恢复注释。如果存在编译错误，一般也是 import 包的路径问题，手动修改即可。最最重要的是该接口的 URI 路径，一定要和前面截图中 common-report.imageDownloadUrl 配置项的值一致才行。

第三方打印

本小节主要介绍第三方系统接入橙单的自定义打印模块。

路由表单示例

可在橙单生成的业务 Controller 接口中新增该方法，同时注意新增 /print 的权限资源。

/**
 * 打印指定线下课程数据。
 *
 * @param courseId 课程Id。
 */
@GetMapping("/print")
public void print(@RequestParam Long courseId) throws IOException {
   Course course = courseService.getById(courseId);
   if (course == null) {
       ResponseResult.output(HttpServletResponse.SC_FORBIDDEN,
               ResponseResult.error(ErrorCodeEnum.DATA_NOT_EXIST));
       return;
   }
   ReportPrintParam printParam = new ReportPrintParam();
   ReportPrintParam.FilterInfo filterInfo = new ReportPrintParam.FilterInfo();
   filterInfo.setParamName("courseId");
   // 如果是数组，请用setParamValueList字段，数据格式是JSON数组。
   filterInfo.setParamValue(courseId.toString());
   printParam.add(filterInfo);
   CallResult renderResult = reportPrintService.render("previewTest", printParam);
   if (!renderResult.isSuccess()) {
       ResponseResult.output(
               HttpServletResponse.SC_FORBIDDEN, ResponseResult.errorFrom(renderResult));
   }
}

可视化大屏

橙单大屏是集成了 GoView 的独立部署模块。后台由专门生成的单体工程进行支持。

代码生成

• 在个人中心模块管理购买后，即可直接下载。我们目前仅提供了此下载方式。

• 可在下载弹框中选择工程的英文名称、包名和数据库类型。

后台启动

• 在生成后的后台工程中，修改数据库的连接信息。主要包括「数据库主机地址、端口号、数据库名、用户名和密码」。需要补充说明的是，这几个数据源可以同库。

• 执行数据库脚本，其中 common-report.sql 脚本，要在下图中 common-report 数据源所指向的数据库中执行，而另外两个脚本 visualization-user-script.sql 和 global-dict-script.sql，则需要在 main 数据源指向的数据库中执行。

• 通过 docker-compose.yml 启动 Redis 服务。

• 正常启动 application-visualization 后台服务，该服务所监听的端口号为 8084，开发者可按需修改。

前端启动

• 环境配置。

• 启动工程，npm run dev。
• 打包命令，npm run build

Node 需要 18 以上版本，如果遇到打包失败，请参考 GoView 文档。建议内存设置为 40960。

数据权限

管理员可以查看所有用户创建的数据。包括大屏项目、数据库链接、数据集和数据字典，而普通用户只能查看自己创建的相关数据。

结语

赠人玫瑰，手有余香，感谢您的支持和关注，选择橙单，效率乘三，收入翻番。
